英集芯零待機功耗45W PD快充方案解析_聚泉鑫
一、待機功耗：被忽視的能源黑洞與政策鐵幕
萬億級耗能隱患：全球年出貨充電器超20億只，若待機功耗均為100mW（舊國標上限），年浪費電量達 17.5億度，相當于60萬戶家庭全年用電量3。
政策倒逼技術革命：
?? IEC 62301新規將“零待機”閾值收緊至<5mW（舊標準75mW）1；
?? 三星/蘋果等巨頭要求供應鏈2025年前全線產品達標，否則踢出采購清單；
?? 歐盟Ecodesign 2027草案擬將充電器空載功耗限值降至3mW。
二、破局方案：IP2017_S8芯片的三大致命武器
1. 納安級休眠架構
31μA超低自耗電：空載時僅相當于 3粒食鹽的重量電流，實測待機功耗 4.2mW（優于IEC標準16%）1；
雙模態智能切換：
2. 自適應頻控引擎
谷底導通+頻率折返：
輕載時自動切入 65kHz低頻（滿載130kHz），開關損耗降低52%；
零電壓切換（ZVS）誤差 <15ns，杜絕傳統PWM芯片的容性開通損耗2。
3. 軍工級防護矩陣
VS_OVP/VS_UVP雙路監測：輸出電壓波動檢測精度 ±1.5%（競品±5%）；
動態過功率補償：輸入電壓90-264Vac全范圍限流點自動校準，規避電網波動觸發保護1。
三、氮化鎵賦能：INN700DC140C如何改寫功率密度規則
?? 物理特性降維打擊
| 參數 | Si MOS (TO220) | INN700DC140C (DFN5×6) | 優勢 |
|---|---|---|---|
| 封裝體積 | 10×15mm | 5×6mm | 縮小83% |
| 柵極電荷Qg | 28nC | 5.2nC | 驅動損耗-81% |
| 反向恢復Qrr | 120nC | 0nC | 消除振鈴噪聲 |
?? 熱設計顛覆性突破
雙面銅箔散熱：DFN封裝底部 0.8mm2焊盤直連PCB內層銅箔，熱阻 θJA=40℃/W（傳統TO-220的1/3）；
無散熱片設計：滿功率輸出時管芯溫度 ≤72℃（同等功率Si方案＞95℃）9。
四、45W Demo方案解剖：毫米級空間的能效藝術
1. 三維堆疊架構

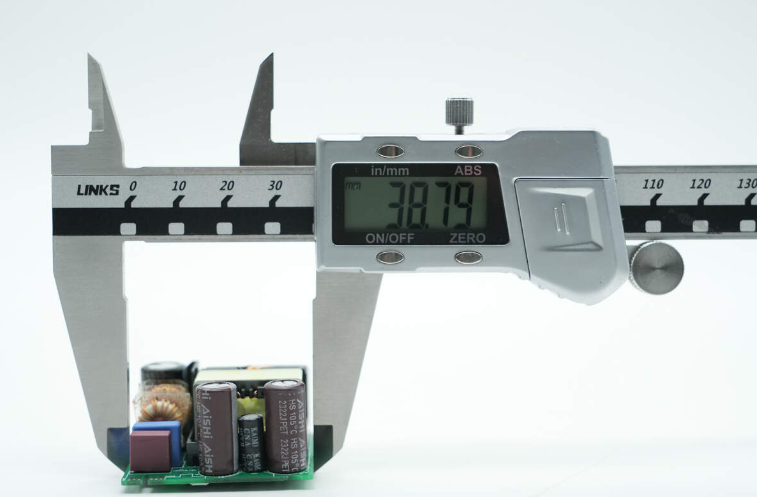

40.75×38.79×20.71mm：比蘋果30W充電器縮小37%，功率密度 1.42W/cm3（行業平均0.8W/cm3）；
立體導熱通道：
變壓器→次級銅箔→鋼套USB-C接口形成散熱通路；
氮化鎵管與主控芯片背靠背布局，熱耦合面積最大化。
2. 極簡BOM清單
| 模塊 | 關鍵器件 | 數量 | 減配策略 |
|---|---|---|---|
| 輸入濾波 | 特銳祥貼片Y電容 | 2 | 替代傳統插件Y電容 |
| 功率轉換 | IP2017_S8 + INN700DC140C | 1+1 | 合封驅動省去外圍電路 |
| 輸出協議 | IP2723T | 1 | 支持PD3.0/QC4+免燒錄 |
3. 實測性能碾壓
滿載效率：230Vac輸入下 93.7%（DoE VI標準90%）；
待機鬼影：
市電220V：4.2mW（功率計分辨率極限）；
264Vac高壓：4.8mW 仍低于5mW紅線1。
五、生態價值：從企業合規到用戶收益的黃金三角
| 維度 | 傳統45W方案 | 英集芯方案 | 增益 |
|---|---|---|---|
| 年待機能耗 | 0.88度/臺 | 0.037度/臺 | 減排96% |
| BOM成本 | $2.1（含散熱片） | $1.8 | 降本14% |
| 認證周期 | 6個月（IEC重測） | 3個月（預認證） | 提速50% |
用戶隱性收益：
插墻不發熱：待機溫升 <2℃（競品＞15℃），延緩插座老化；
無嘯叫困擾：突發模式開關頻率 >22kHz（超出人耳感知范圍）。
結語：待機能效戰的“核武器”已就位
英集芯IP2017_S8+INN700DC140C+IP2723T方案以 31μA休眠電流、4.2mW待機功耗、1.42W/cm3功率密度三把利刃，為充電器廠商提供穿越IEC 62301嚴苛標準的通行證。當三星/蘋果的采購訂單向“零待機”方案傾斜，這場由政策與巨頭主導的能效革命中，提前布局者將收割千億快充市場的新紅利。
